Maillage
Le maillage du domaine a été réalisé à partir de Gambit. Ces références sont les suivantes :
Taille du domaine |
Xmin = -0.3 m , Xmax = 1.7 m |
Ymin = -0.5 m , Ymax = 0.5 m |
Position du cylindre |
X = 0.0 m , Y = 0.0 m |
Taille du maillage |
Nombre de cellules = 10 272 ou 14 188 |
Nombre de faces = 15 288 ou 21 152 |
Nombre de noeuds = 5 256 ou 7 224 |
Les maillages obtenus sont les suivants :

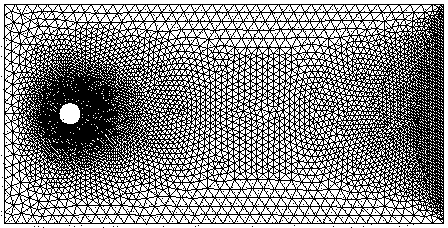

Maillage 1

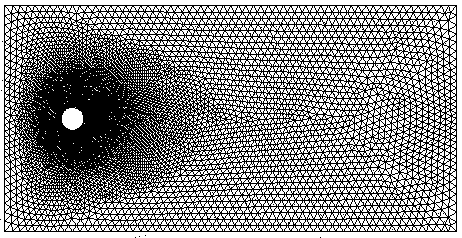

Maillage 2
On peut remarquer que les mailles autour du cylindre et derrière lui sont plus petites. En effet, c'est dans ces régions que les gradiants vont être les plus importants. Il faut donc raffiner cette partie du maillage.
On peut aussi constater que le maillage n'est pas composé de trop de mailles. Ainsi, les calculs ultérieurs seront allégés. La diminution du nombre de mailles pour accélérer les calculs ultérieurs est très important. Il ne faut pas pour autant trop en faire, car si les mailles deviennent trop grandes, les résultats seront faux. Il faut donc jongler avec ces deux impératifs pour obtenir un maillage à la fois "rapide" et "efficace".
Une fois le maillage effectué, il reste à fixer les conditions limites. Dans notre cas, elles seront simples et logiques.
frontière supérieure : symmetry frontière inférieure : symmetry frontière gauche : velocity inlet frontière droite : pressure outlet cylindre : wall |
Une fois le maillage fini, on peut utiliser Fluent pour résoudre l'écoulement. Il faut cependant toujours garder en mémoire que des résultats erronés peuvent provenir d'un maillage déffectueux. Dans ce cas, il faut faire un nouveau maillage.
 |
|
Sophie & Nicolas
2000/2001
